シェル＆チューブ式の省スペース型熱交換器です。チューブは非対称の扁平断面形状とし、圧力損失を最低限に抑えながら、熱交換効率とコンパクトさを追求しております。
チタン・ニオブ・タンタル・ジルコニウム・ステンレス（SUS304, 316, 316L）という豊富な耐食金属の中から、対象液に応じて自由にお選び頂け、1,000〜120,000リットル用まで規格化されております。

ニオブ製のものは、クロムめっきのフッ化浴用として好評です。

使用条件に合わせて最適な形式を選定させて頂きます。気軽にお問い合わせ下さい。

■汚れの付着、圧力損失が少ない
バッフルプレートを設けた器内を流れる流体が乱流となり、水アカや汚れが付着しにくい構造です。このことは圧力損失の増大抑制にも有効に働き、ポンプへの負荷を軽減しています。

■汚れたら洗える→初期性能を維持
汚れが溜まって電熱性能が低下した場合にはチューブ部分を本体から取り外し、高圧洗浄機などで洗えます。これによって新品時に近い性能を取り戻すことが可能です。（※下図参照）


■メンテナンス＝簡単・安価・安全
一般的なフランジ締結で取り外し箇所も少なく、メンテナンスが簡単です。専用工具の必要もありません。
パッキンも市販のシートパッキンで良いため安価です。組み付けも容易なため、合わせ不良による液漏れを起こしにくく安全です。

■メンテナンス＝予防的運用
洗浄によって腐食要因を早期に取り除けるメリットだけではなく、定期メンテナンスで伝熱管の状態を目視確認することは、異常の早期発見にもつながり、トラブルや操業への影響を予防します。
伝熱管パンク時の補修対応もよりスムーズになりました。

■選べる素材
通常のルート熱交換機同様、多様な液種に対応します。

高効率・省スペース・高耐食性熱交換機
あらゆる液種のめっき・前後行程に − 豊富な材質バリエーション

円

MSDSあり

技術解説あり

あらゆる液質に対応するため、幅広い耐食材をラインナップ。
省スペース・高性能、表面処理業界の定番熱交換機です。

【省スペース・高効率を両立】
ルート熱交換機は、メッキ工場に特化した熱交換機です。扁平形状のF管は、通常のパイプ（O管）に対して、同一容積内に2倍の電熱面積を確保。熱交換外寸は大変コンパクトです。
またF管はその扁平形状により、伝熱管壁面から中心までの距離が極めて短くなるため、高い伝熱効率にも寄与します。
※材質がニオブ製の場合、SP管となります。


【短納期】
規格化されているため短納期対応が可能です。

【セミオーダー／フルオーダー対応】
加熱・冷却共、使用条件に最適な形式を選定させて頂きます。また、竪置き、横置きについて、ご希望のレイアウトに対応いたします。
規格外の大型品につきましても、フルオーダーでの対応も承っております。

【選べる材質】
材質バリエーションが豊富であり、多種多様な液種に対応できます。

SUS304	亜鉛ジンケート浴、亜鉛シアン化浴、アルカリ脱脂、など
チタン	ピロリン酸銅、硫酸銅、ニッケルワット浴、クロム・サージェント浴、酸性亜鉛、など
ジルコニウム	酸性スズ、硫酸アルマイト、など
ニオブ	クロム弗化浴、クロム酸エッチング、ニッケルストライク浴、など

【RST、RSZ、RSA7/A3】
【RSA（チタン）、RSZ（ジルコニウム）】

※加熱仕様条件：蒸気圧力0.19MPa

【RSN】

【RSA7(SUS304)、RSA3(SUS316L)】

※加熱使用条件：蒸気圧力0.19MPa

【RSN（ニオブ）】

※加熱使用条件：蒸気圧力0.19MPa

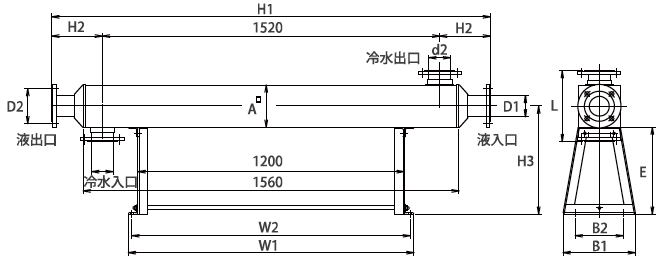

【C（冷却用横置型）】

【C（チタン、ジルコニウム、SUS304／316L）】
